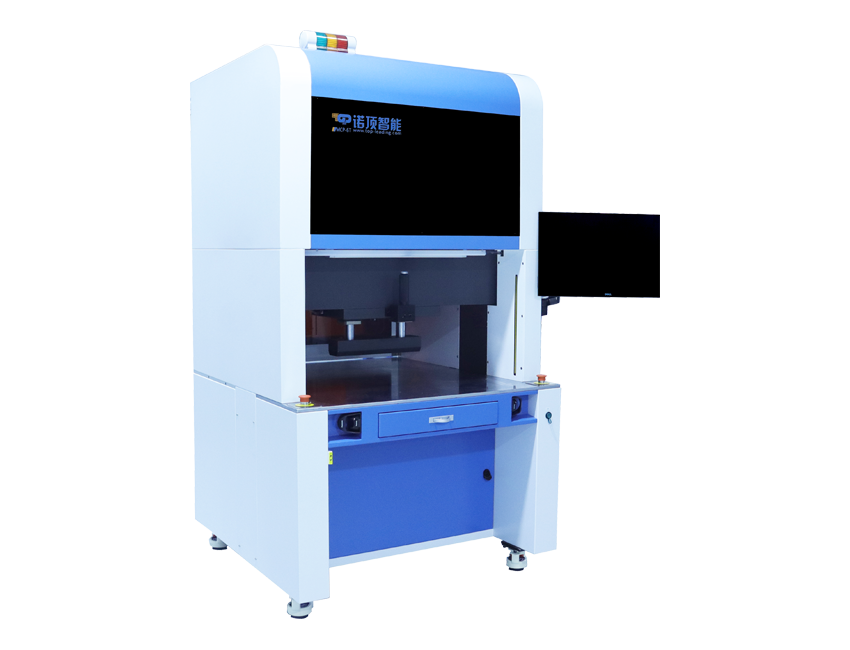

MCP-6T高精密壓接機

MCP-6T，以強大的兼容性著稱，能适應絕大部壓接産品，是小批量多機種的最佳解決方案。Press Fit工藝是将連接器件的PIN插入到PCBA中的一(yī / yì ／yí)種免焊接的電子裝配技術，作爲(wéi / wèi)一(yī / yì ／yí)種極高可靠性的技術，被廣泛應用在通訊與汽車電子，軍工，光伏新能源等行業。
Product
Center
首頁 / 全部産品 / MCP-6T高精密壓接機

工作台面
1060L x 900Wmm尺寸工作區域

壓力傳感器
裝配大小兩組壓力傳感器 最低可偵測力爲(wéi / wèi)1磅

行程精度

最高可達μ級，真實距離反饋

全過程閉環控制

實時監控壓力、距離和(hé / huò)速度。可精确控制壓頭的位置和(hé / huò)速度

多樣的壓接技術

FT（壓接壓力）、PHT（壓接高度）、CAT（壓接曲線角度）、FST（壓接采樣） 等工作控制模式，實現産品精密壓接

全面的數據管理
數據保證每次壓接的質量和(hé / huò)可追溯性，可數據收集/顯示/打印

Press fit壓力曲線
Specifications技術規格
操作參數

  • 最大壓接力

    6T

  • 壓接行程

    120mm

  • Z軸速度

    0.05-20mm/s

  • Z軸位置精度

    ±0.01mm

  • 壓力精度

    <1%fs

  • 工作台面尺寸

    1060L x 900W

  • PCB移動方式

    吹氣台面、腳踏開關控制

  • 加工PCB能力

    800L x 630W



規格

  • 壓接中心定位

    激光傳感器

  • 安全保護裝置

    安全光栅

  • 參數設定

    觸摸屏操作

  • 輸入電源

    AC 380V，50hz

  • 壓縮空氣

    0.5~0.8Mpa

  • 外形尺寸

    1200L x1100W x 2200H

  • 重量

    1100KG

  • 操作系統

    window10系統
