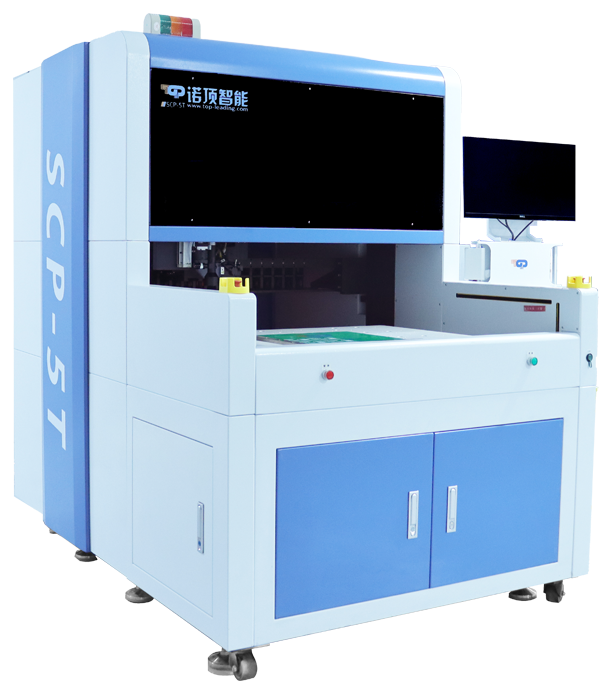

SCP-5T全自動伺服壓接機

SCP-5T全自動服壓接機是一(yī / yì ／yí)款功能強大的産品，專門爲(wéi / wèi)具有多個壓接對象又複雜的PCBA産品而設計，高精度裝載平台，自動切換壓膜自動壓接，取代重複的工作，是提高壓接生産效率的利器Press Fit工藝是将連接器件的PIN插入到PCBA中的一(yī / yì ／yí)種免焊接的電子裝配技術，作爲(wéi / wèi)一(yī / yì ／yí)種極高可靠性的技術，被廣泛應用在通訊與汽車電子，軍工，光伏新能源等行業。
Product
Center
首頁 / 全部産品 / SCP-5T全自動伺服壓接機

高效率
整闆多個連接器按壓接程序自動定位、自動壓接，并顯示對應工作位置，有效提高工作效率，連接器拖拽編程

多模塊
采用快速更換壓接上模，具有編号身份識别功能。可存放多達13種壓接上模，應對不同産品生産需要(yào / yāo)。

壓力傳感器

采用高精度壓力傳感器，實時顯示壓力/位移曲線，準确反饋壓接過程狀态，最低可偵測力爲(wéi / wèi)1磅

産品精密壓接

采用壓力控制、位置控制、曲線控制等多種工作控制模式，實現産品精密壓接

視覺定位系統

可快速識别更換壓接上模、産品定位。簡易性編程，方便産品更換生産需求

安全保護系統
完備的自我診斷功能，及時顯示故障錯誤，并進行保護；具有完備的自我診斷功能和(hé / huò)故障錯誤顯示、光栅保護等等，完善的動作安全保護系統

Press fit壓力曲線
Specifications技術規格
操作參數

  • 最大壓接力

    5T

  • PCB移動方式

    伺服電機移動

  • 壓接上模

    自動更換、可同時存放13種壓接上模（可定制）

  • 上模最大尺寸


    210L*50W*50H（可定制）


  • 上模最大尺寸

    210L x 36W

  • 運動控制

    X/Y/Z/R全伺服控制

  • 位置精度

    ±0.01mm

  • 壓力精度

    <0.1%fs

  • 壓力精度

    <0.1%fs

  • 加工能力

    700L x 700W（可定制）



規格

  • 操作系統

    Window 10系統

  • 安全保護裝置

    安全光栅、安全門鎖

  • 參數設定

    觸摸屏操作

  • 輸入電源

    AC 380V，50hz

  • 壓縮空氣

    0.5~0.8Mpa

  • 外形尺寸

    2010L*1420W*1910H
